春への移ろい

やっと春らしくなった小樽、これからは雪解けも進み、いい季節が訪れる。






# by okoa3 | 2017-04-05 10:17 | 空撮

Phantom4 詳細画像

Phantom4 詳細画像_f0075373_1145106.jpg

全くのオリジナルアンテナ基台
ARGnet社製のドローン用モービルアンテナを使ってみたが、使い物にならずにそれではと製作する事にした。
まず、コネクター類をアマゾンより購入、基台の吸盤もアマゾンより購入、ケーブルはRF58Uを3m

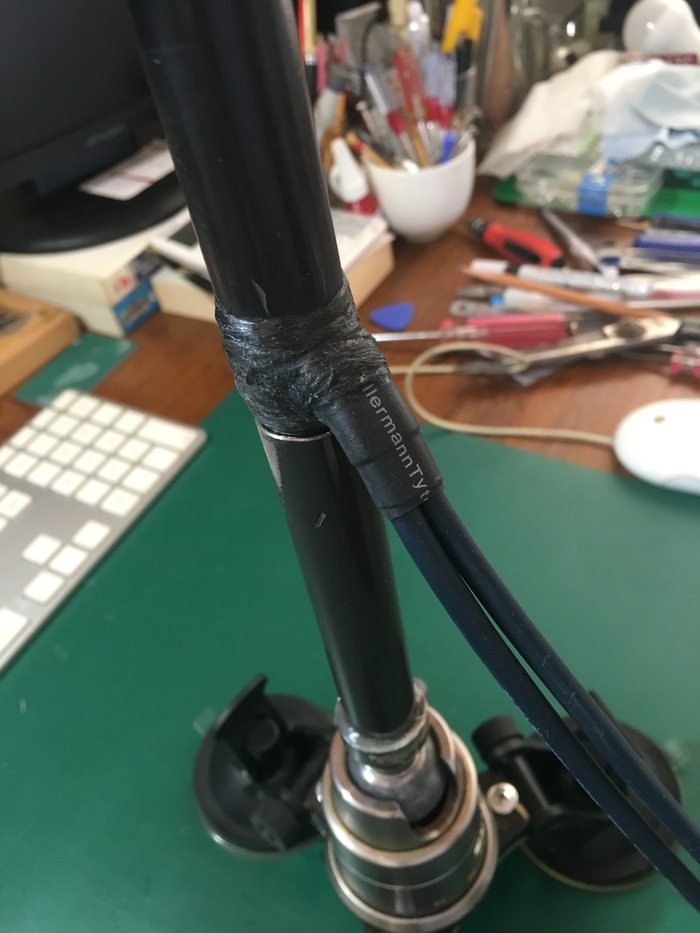

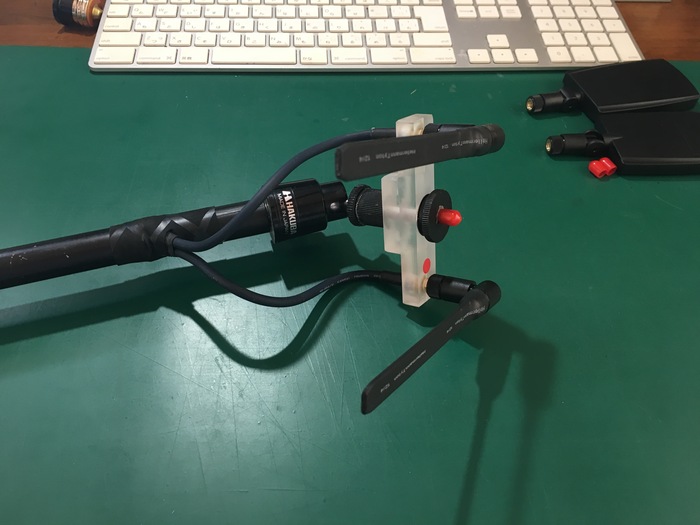

アンテナ基台はアクリルで製作、カメラ用自由雲台大小2個これもアマゾンより購入。
ケーブルが3mなので4mくらいの高さまで上げることができる。
下のケーブルが出ている部分で抜けるようになっているのでそこに継手のパイプを繋げばケーブル長が許せば
アンテナを高い位置へ、アンテナを送信機から離すことのメリット。地面効果の減少、人体からの影響、車からのノイズ影響の減少、車内から操縦するので寒さの影響がない、さらにipad液晶面の反射が少なくなるので視認性が良くなること。夏ならば涼しい車内から操縦撮影も可能。
デメリット:低損失の58U,3mでも損失は避けられず、アンテナ末端からは7割程度しか出ていないと思うが(電界強度計も持っていないので)、2.4ghのWi-Hiアンテナであればすべて使用可能。(Wi-Hiルーター等についているアンテナ)。アマゾンにもWi-Hiアンテナは沢山出品されている。

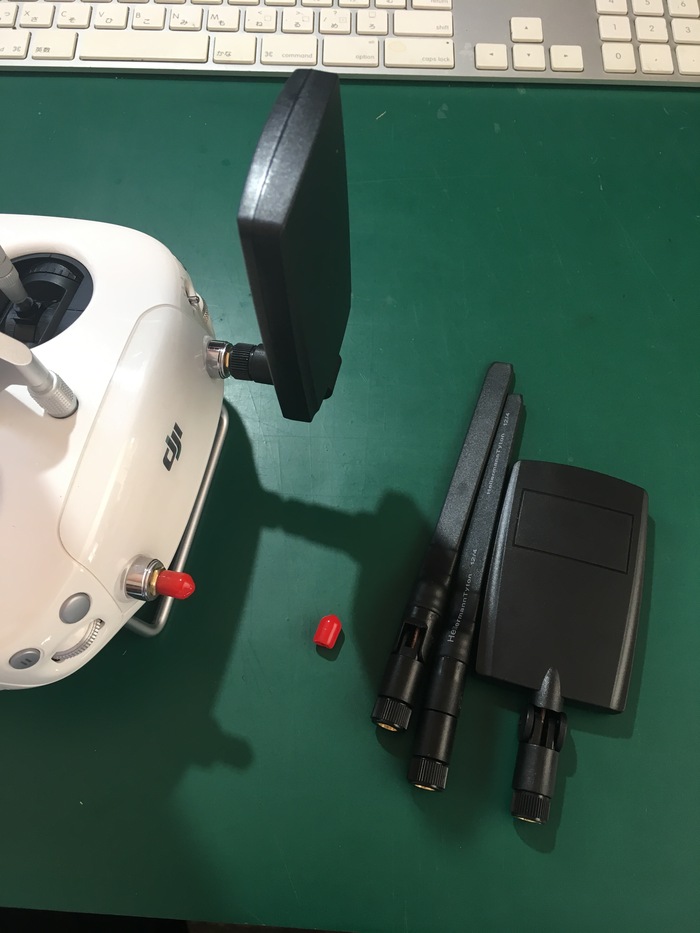

画像のフラットパネルアンテナで前方180度くらいはカバー出来るが、できる限り狭い角度内での使用が良いように思う。私の場合真後ろに持って行ってしまった時にロストシグナルになってしまったことがある。純正アンテナの改造版は360度なので通常はこちらを使用した方が賢明。

Phantom4 詳細画像_f0075373_1118213.jpg

Phantom4 詳細画像_f0075373_11182747.jpg

Phantom4 詳細画像_f0075373_11183398.jpg

Phantom4 詳細画像_f0075373_11185089.jpg

Phantom4 詳細画像_f0075373_11185652.jpg

Phantom4 詳細画像_f0075373_1119447.jpg

Phantom4 詳細画像_f0075373_11191025.jpg

Phantom4 詳細画像_f0075373_11191685.jpg

Phantom4 詳細画像_f0075373_11192223.jpg

Phantom4 詳細画像_f0075373_11194865.jpg

# by okoa3 | 2017-03-13 11:44 | 空撮

Phantom4proオジリナル送信機

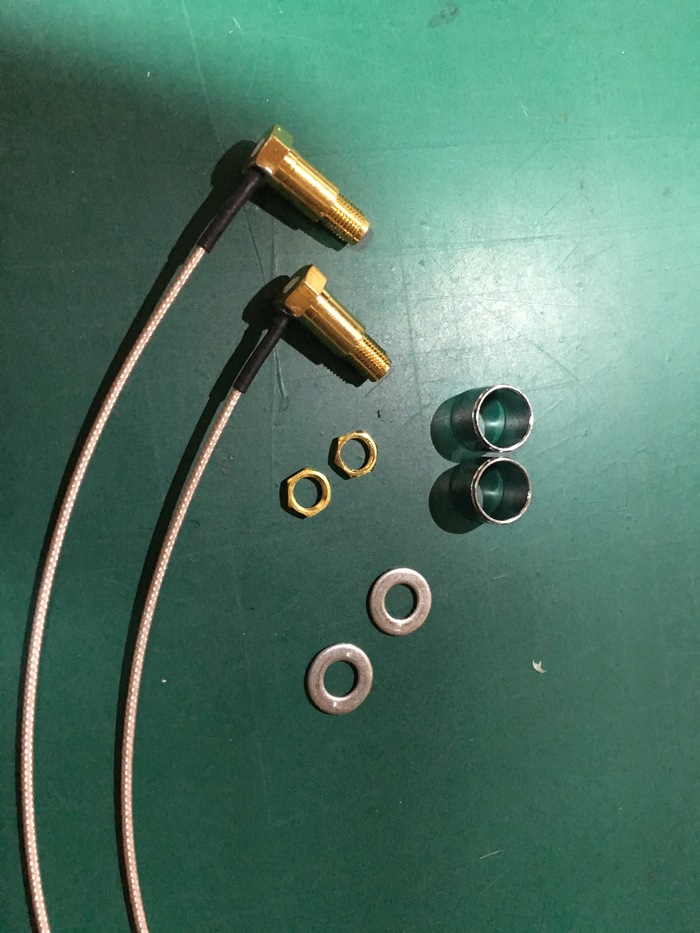

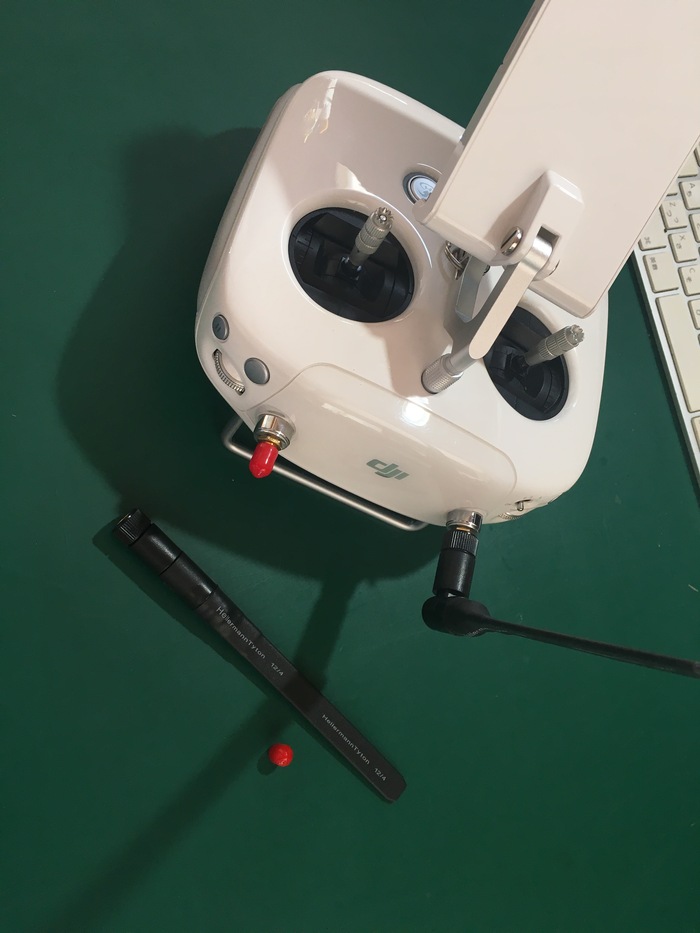

アンテナ部分をSMAコネクター仕様に、さらにipadホルダーもオリジナルのものに、
さらにモービルアンテナ基台も制作。これで寒い雪の日でも車内から操縦撮影可能に・・・




# by okoa3 | 2017-03-12 16:02 | その他

Phantom4pro 海水没からの復活

先日、誤って海水浴をさせてしまった。

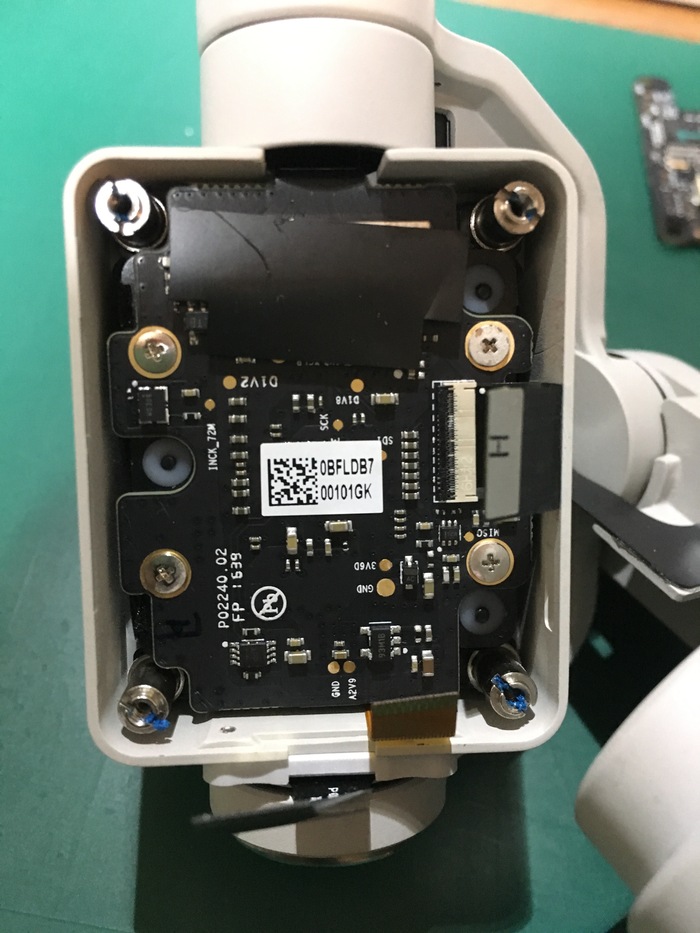

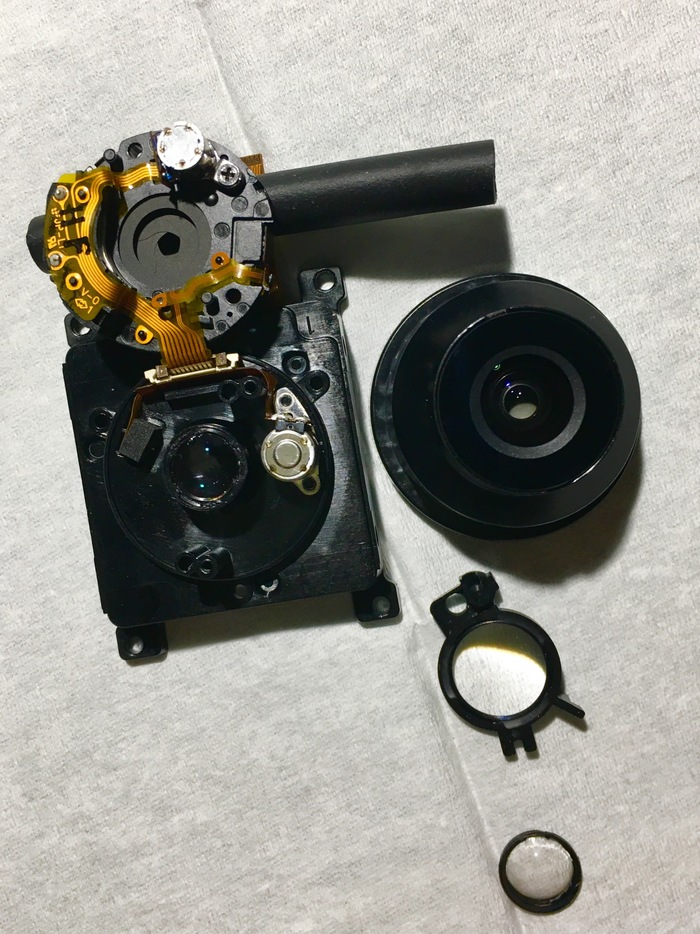

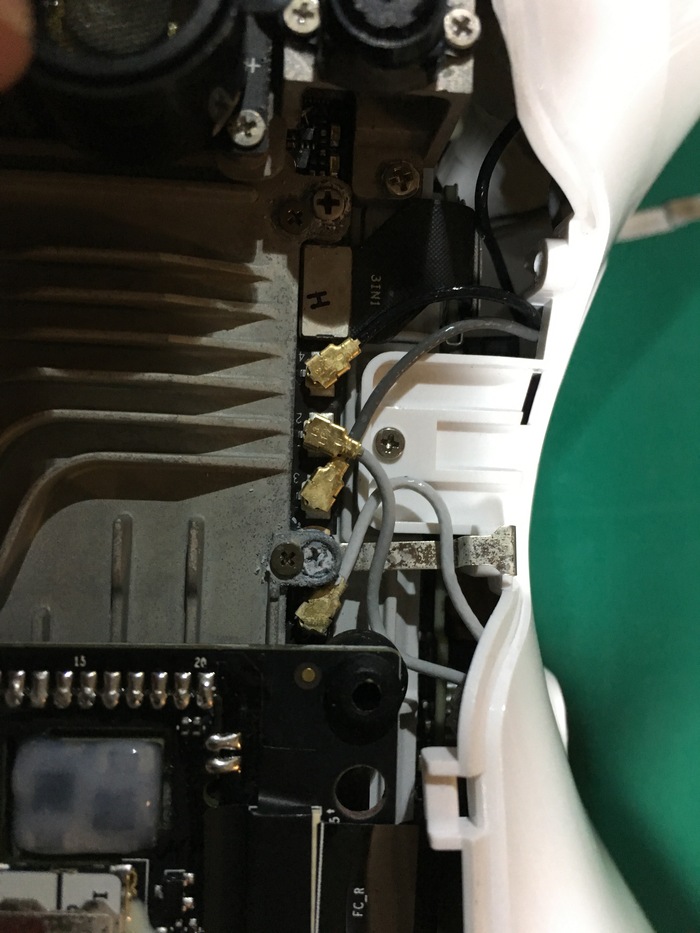

ところが幸いにも海水に浸かる前に岩に激突、バッテリーが機体より外れたためにコネクタの洗浄等で無事帰還。但しカメラ部分でCMOS 、ローパスフィルター等は問題なく、レンズ部分に水が侵入、これを取り除くのに非常に時間を費やするもレンズは復活できず、仕方なくアセンブリーでの購入となってしまった。
くれぐれもご注意を・・・
Phantom4pro 海水没からの復活_f0075373_15342314.jpg

Phantom4pro 海水没からの復活_f0075373_15343073.jpg

Phantom4pro 海水没からの復活_f0075373_1534449.jpg

Phantom4pro 海水没からの復活_f0075373_15345266.jpg

Phantom4pro 海水没からの復活_f0075373_15383062.jpg

Phantom4pro 海水没からの復活_f0075373_15403332.jpg

Phantom4pro 海水没からの復活_f0075373_15403332.jpg

Phantom4pro 海水没からの復活_f0075373_15403876.jpg

Phantom4pro 海水没からの復活_f0075373_15413492.jpg

Phantom4pro 海水没からの復活_f0075373_15404389.jpg

Phantom4pro 海水没からの復活_f0075373_15415268.jpg

Phantom4pro 海水没からの復活_f0075373_15421959.jpg

# by okoa3 | 2017-03-12 15:50 | その他

晩秋の山郷

赤井川村もすっかり晩秋である
